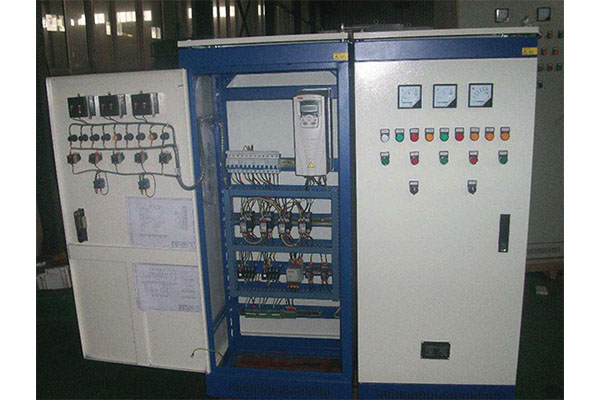

1、接受圖紙后，濟南抽屜柜的整套裝訂圖紙包括系統圖紙、原理圖紙、材料表、面板布局圖紙、地板布局圖紙和終端圖紙。整個過程包括調試和圖紙歸檔，由技術人員保管和使用。

2、保持流程信息記錄的完整性、真實性、清潔性和完整性，直至項目結束。

3、二套圖紙，包括材料表、面板布局、地板圖和終點圖。主要用于材料檢查、布置、整理、粘貼等過程。

4、三套裝訂，包括原理圖接線圖。接線作業人員在接線中使用并保管。

5、在原理圖中每個元件旁標注明型號和附件規格，以方便工藝安排。如果安裝的輔料是特殊的規格，則需要在布局圖清楚標明，并填寫補充采購清單，如果沒有核實庫存。

6、在圖紙工藝安排過程中注意與材料表核對型號。如果發現錯誤立即填寫"設計人員勘誤確認表"，要求設計人員確認并簽字。

7、用于主電路連接的連接器、開關和終端的螺紋直徑和穿透深度的統計確認。核對庫存，不足或沒有特殊規格的輔助材料時，填寫“輔助材料購買清單”。

8、主電路須標明按照濟南抽屜柜設計師書面設計部分使用或布置的導體的截面積。

9、檢查線路號碼的完整性和準確性。

10、對電源線標明所需線號管數量以方便統計。原則上，每個櫥柜線號都設置為打印頁面，以便于包裝每個櫥柜線號。

11、元件標簽按照材料清單統計并保存。

12、組件項目的字母與組件項目的序號按空格分開。

13、柜內中文標簽均用隸書。

14、線號管文字在zui后的數值或字母的下標加上點”，表示編號結束。

15、按濟南抽屜柜配套時間表或建筑樣品(鑲嵌、裝配圖等)配套材料。所有電器設備應有制造廠產品合格證。

16、所有產品證書和規格須保持完整，作為完成信息所需的文件。

17、對照設備及其保護部件的型號，規格和整定值須與集列表和圖案一致。檢測設備和零件應無問題，如有必要，檢測設備絕緣電阻。

18、逐一檢查電氣元件的信號規范和跳閘額定電流是否符合附圖規定。

19、檢查內部?jī)x器、滅弧罩、瓷片、橡膠木器具時，不得有裂紋或疤痕。

20、濟南抽屜柜熔斷器及熔體的容量應符合設計要求。檢查保護的電氣設備的容量和熔融容量是否一致。對后備保護、限流、自復、半導體器件保護等有專用功能的熔斷器，嚴禁替代。
