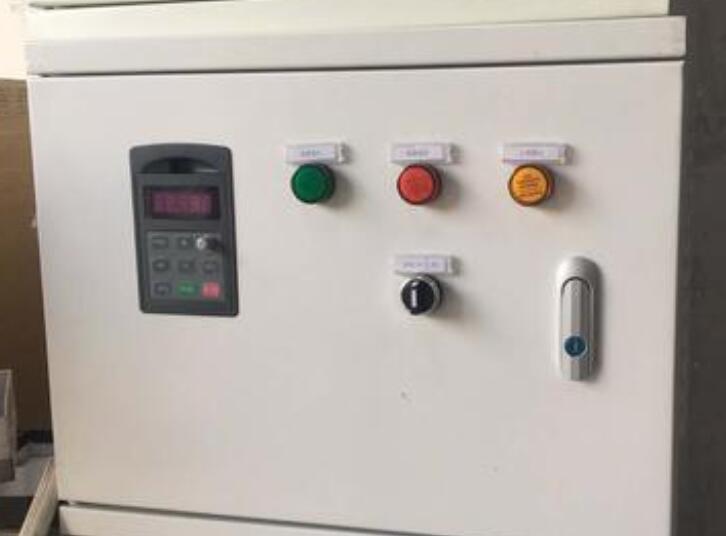

在工業生產活動中，PLC控制柜是常見的能實現設備自動控制的控制設備，對于業外人士來說，控制柜的組成看似很復雜，但對于業內人士來說，控制柜的組成其實很簡單。其中，控制系統的編程相對復雜?？刂乒袷且惶准稍O(shè)備，由多個部件組成。一般我們知道控制柜的部件有開關、繼電器、端子等。但實際上，控制柜的基本部件還有更多。

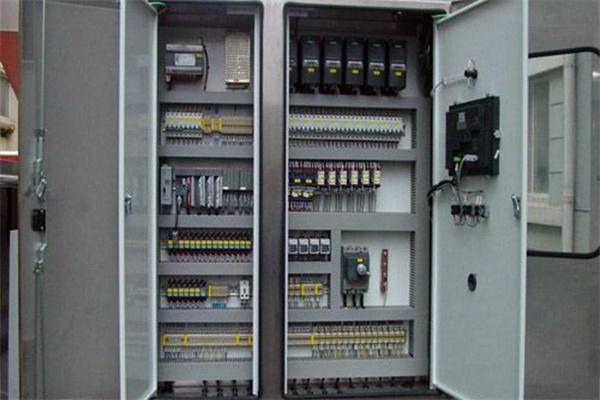

　　plc控制柜基本部件介紹：

　　1.變壓器。變壓器是控制柜的基本部件，用于將一個交流電壓轉換成另一個交流電壓。流行的方法是將480伏交流電轉換成120伏交流電，以產生控制功率。

　　2.可編程邏輯控制器。由控制柜組成的控制器是整個控制柜的“大腦”。它讀取輸入并根據這些輸入執行代碼，然后調整控制柜的輸出。

　　3.DC電源。當變壓器將交流電壓轉換成另一交流電壓時，電源將交流或DC電壓轉換成DC電壓。常見的是，它將120伏交流電轉換為24伏直流電。

　　4.以太網交換機。就像家里常用的以太網交換機一樣，很多plc控制柜都有以太網交換機，用于連接PLC、HMI、網絡化I/O和信息系統。

　　5.斷路器。由控制柜組成的元件斷路器，可保護負載不吸過大電流。

　　6.關掉開關。斷開開關通常會斷開控制柜上的所有電源。當使用鎖標記程序操作控制系統時，應將其隔離。

　　7.導管。配線管道通常圍繞控制柜的外圍，并在多排電子元件之間延伸，以容納互連電子元件的電線

　　8.接線端子。端子是將電線連接在一起的連接點。有些用于內部連接，有些用于將現場組件連接到接線板。

　　9.接口板秒。布線分線板可用于簡化帶有人工組件的連接器，這些人工組件通常需要焊接或減少內部布線。

　　10.保險絲。保險絲像斷路器一樣，可以保護負載免受過大電流的影響，但只能用于一個目的。這并不意味著斷路器會更好，因為它們可以重置和重復使用。各有各的定位。

　　11.繼電器。繼電器是電子或磁力操作的開關。線圈上加了電源，產生磁場，可以切換繼電器觸點。

　　12.DIN導軌。它是一種金屬導軌，可以安裝許多工業控制部件。DIN是德語的縮寫，代表一種德國標準。它是一種工業電氣元件的安裝方法。一般來說，DIN導軌是卡槽。配有DIN導軌，方便用戶維修相關電器元件，控制柜安裝更穩定。

　　13.超載。過載保護負載通常意味著保護電機免受過載所允許的更大電流的影響。他們通常監控三個電機的相位。

　　14.接觸器。接觸器與繼電器相同，但通常對于電機來說更大，由三極組成。

　　15.接線。端子接地塊和端子接地通常在面板內部接地。作為控制柜的電氣安裝人員，要學會識別，一般是綠色或綠/黃。

　　這些是一個完整的PLC控制柜的基本組成部分。根據相應的設計和安裝規范，將它們與可編程控制器控制器相結合，可以形成一個完整的可編程控制器控制柜，可應用于工況行業的自動控制。
