現如今，濟南PLC控制柜在市場上的發展形勢一片大好，為人們的生活和成產提供了很大的便利，隨著應用領域的不斷擴大，它的需求量也在不斷上升。打開柜門，我們會發現它的構造是很復雜的，柜內是各種各樣的開關，在這里問一下大家，對PLC控制柜的構造熟悉嗎?估計很多人會說不了解。今天禾邦作為PLC控制柜廠家，就給您講述一下它的元器件的布置規范，希望您能有所收獲。

　　濟南PLC控制柜柜內元器件的布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件(如直流電源)安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

　　1.穩壓電源布置

　　穩壓電源不需要經常維護，且是發熱器件，布置在濟南PLC控制柜柜內的上部，便于散熱。接線少，線槽選用40mm寬即可，線槽深度要整柜考慮，與走線量很大的線槽統一(線槽深度選擇下同)。穩壓電源邊緣與線槽之間的凈距是30mm左右。

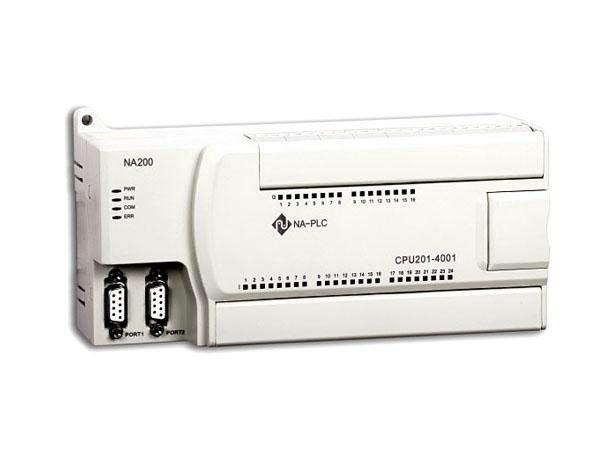

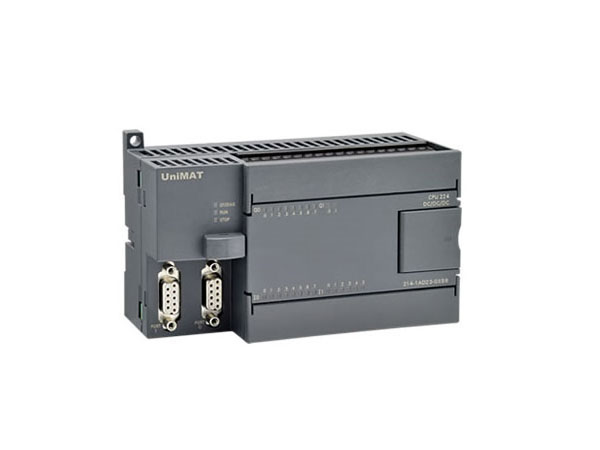

　　2.PLC及各單元布置

　　與CPU單元相鄰的單元，盡量是特殊單元和輸入單元等干擾產生少的單元。外部電路的電磁接觸器及繼電器類，其線圈及接點即干擾發生源，因此應與PLC分開配置。(大致在100mm以上)

　　此外模塊是PLC系統的主要部件，需經常進行調試維護，應安裝在方便操作的位置。安裝模塊時自左向右排布，便于擴展。信號線較多，通常選用80mm寬的線槽，機架上端與線槽的凈距在30mm左右，機架下端與線槽的凈距在80mm左右。

　　3.斷路器的布置

　　安裝高度以方便操作為宜，周?chē)灰蟹恋K操作的器件。通常選用60mm寬的線槽，斷路器的上下邊緣與線槽的凈距在40mm左右。安裝時自左側開始排布，便于擴展。

　　4.繼電器、端子排的布置

　　繼電器和端子排一般布置在柜前下部或柜后，端子排優先采用縱向排列，內部線和外部線的線槽要盡量分開，如圖2所示?？紤]到接線習慣(左手持線，右手拿工具)，一般端子左側的線槽留給客戶，便于外部線接入，右側的線槽用于內部線管理。如果空間緊張，也可以?xún)闪卸俗庸灿靡粋€(gè)內部槽或共用一個外部槽，盡量不要內外部共用一個線槽(有串線情況除外)，否則不便管理。線槽的寬度根據繼電器和端子的數量合理選擇，對于外部線，由于現場的進線一般含有備用 芯、屏蔽層等，線徑較粗，外部走線槽要選的盡量大

　　5.交換機和光纖盒的布置

　　交換機和光纖盒一般布置在濟南PLC控制柜柜體下部，預留的走線空間，應充分考慮網線和光纖的打彎半徑，盡量大些，方便現場網線和光纖的接入。

　　6.柜內照明

　　濟南PLC控制柜廠家表示，柜內頂部裝照明燈，由門控開關控制。單面布置的裝1套，前后雙面布置的裝2套。開門時燈亮，關門時燈滅。

　　7.接地系統

　　7.1接地母排

　　在濟南PLC控制柜的PLC系統內，所有裝有PLC設備的控制柜，均應設置PE保護接地母排和TE防干擾接地母排。PE保護接地母排用于連接機架、電源等設備的PE接地點，與柜體直接連接。TE防干擾接地母排與柜體絕緣安裝，用于外部信號電纜的屏蔽接地。

　　7.2柜體接地

　　安裝元器件的PLC控制柜安裝板等結構件與柜體框架要可靠固定，所用連接件要墊上爪型彈墊，從安裝板底部用黃綠導線引至PE排上。柜體旋轉部件的接地，應使用銅編織帶連接到柜體框架上。

　　7.3機架的接地

　　機架上有專門用于連接PE的接地螺栓，將機架連接到PE母排上。連接PE母排導線的很小的截面為2mm。

　　看到這里，大家會發現濟南PLC控制柜真的好復雜，僅僅是PLC控制柜的元器件，就已經如此復雜了，其實，元器件的布置規范看起來很復雜，只要大家按照上述所說的進行合理的配置，還是不難的。畢竟沒有這些流程，PLC控制柜的作用就無法發揮出來。禾邦在這里提醒大家，要注意對PLC控制柜的維護和保養，定期檢查，保證它的功能的實現。
