為了保證不會發現太大的危險,避免干擾,一般換熱站PLC控制柜會做好接地操作,確保設備能充分發揮其作用。那么,大家知道具體該如何進行接地處理嗎?有哪些需要特別注意的地方呢?下面禾邦就為您簡單介紹下。

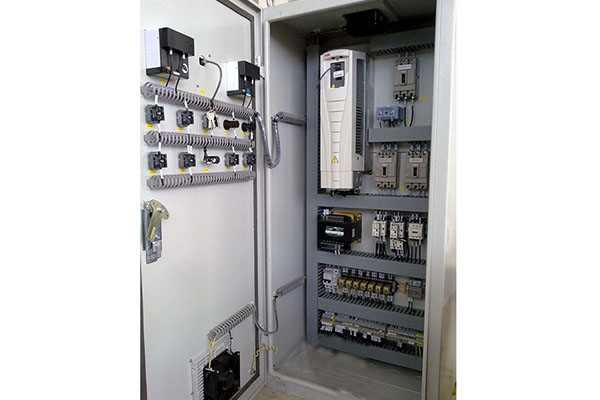

1、換熱站PLC控制柜系統的接地線包括系統接地、屏蔽接地、交流接地、保護接地等,接地系統的混亂對PLC系統的干擾主要是由于各接地點電位分布不均和各接地點電位差造成的,引起接地回路電流,影響系統正常運行。
例如,電纜屏蔽層須在一點接地。如果電纜屏蔽層兩端的a和B接地,則接地和流過屏蔽層的電流之間存在電位差。當出現異常狀態時,如雷擊,接地線的電流會更大。
此外,屏蔽層、地線和接地可形成閉合回路。在磁場變化的作用下,屏蔽層會產生感應電流。通過屏蔽層與芯線的耦合,干擾信號回路。當系統接地與其它接地系統混淆時,產生的接地環流會在接地線上產生不均勻的電位分布,影響PLC邏輯電路和模擬電路的正常工作。
PLC的邏輯電壓干擾容限低,邏輯地電位分布干擾容易影響PLC的邏輯運行和數據存儲,造成數據混亂、程序飛走或崩潰。模擬地電位的分布將導致測量精度的降低,信號測控的嚴重失真和誤操作。

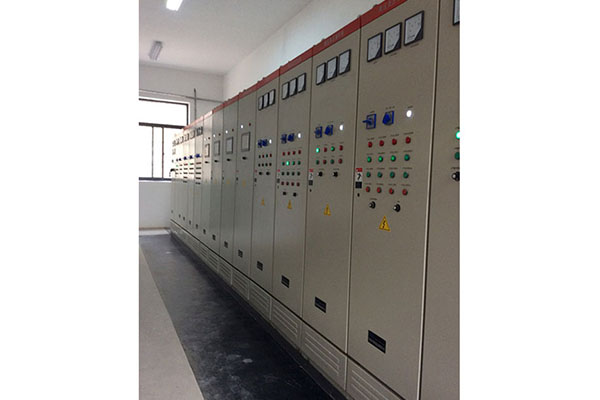

2、安全接地或電源接地:將電源線和機柜的接地端子接至安全接地。如果電源泄漏或柜體帶電,可從安全地面引至地下,不會對人造成傷害。
3、系統接地:換熱站PLC控制柜與所有受控設備同電位接地,稱為系統接地。注意接地電阻值不大于4Ω。一般情況下,控制柜內的PLC設備系統接地與開關電源負極|端子連接為控制系統接地。
4、信號和屏蔽接地:
(1)一般情況下,信號線須有參考接地,即“單點接地”。屏蔽電纜也應就地或在控制室內接地,以防潛在的傳導干擾,防止形成“接地回路”。
(2)信號源接地時,屏蔽層應在信號側接地;不接地時,屏蔽層應在控制器側接地;信號線中間有接頭時,屏蔽層應連接牢固并絕緣,避免多點接地;
(3)多點信號屏蔽雙絞線與多芯雙絞線通用屏蔽電纜連接時,各屏蔽層之間應連接良好,絕緣處理后應選擇合適接地點的單點接點。
建議用戶在使用換熱站PLC控制柜的時候要做好基本的接地工作,確保后期運用中不會因為沒有接地而發生危險,如果發現有沒處理到位的地方,建議尋找廠家或者維修人員進行調整處理。
