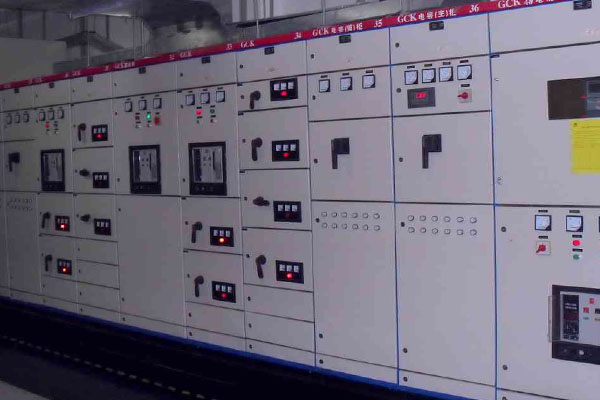

不知道大家知不知道什么是濟南抽屜柜呢,這里的抽屜柜,可不是家用的,而是用于工業的一種設備,今天禾邦廠家就為大家簡單介紹,抽屜柜的元器件在安裝時的一些技巧。
首先所有元器件應按制造廠規定的安裝條件進行安裝,需要的滅弧距離,拆卸滅弧柵需要的空間等,對于手動開關的安裝,一定要保證開關的電弧對操作者不產生危險。另外在組裝前首先看明圖紙及技術要求,并檢查產品型號、元器件型號、規格、數量等與圖紙是否相符,檢查元器件有無損壞,還要按圖安裝。
元器件組裝順序應從板前視,由左至右,由上至下。同一型號產品要保證組裝一致性。面板、門板上的元件中間線的高度規定。
1、元器件在操作時,不應受到空間的防礙,不應有觸及帶電體的可能。
2、對于螺栓的緊固應選擇適當?shù)墓ぞ?,不得破壞緊固件的防護層,并注意相應的扭距。
3、主回路上面的元器件,一般電抗器,變壓器需要接地,斷路器不需要接地,下圖中為電抗器接地。
4、組裝所用緊固件及金屬零部件均應有防護層,對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。
5、對于發熱元件例如管形電阻、散熱片等的安裝應考慮其散熱情況,安裝距離應符合元件規定。額定功率為75W及以上的管形電阻器應橫裝,不得垂直地面豎向安裝。
6、各種電氣元件和裝置的電氣間隙、爬電距離應符合規定。保證一、二次線的安裝距離。
7、能夠較方便地更換濟南抽屜柜元器件及維修連線。
8、所有電器元件及附件,均應固定安裝在支架或底板上,不得懸吊在電器及連線上。
9、接線面的每個元件的附近有標牌,標注應與圖紙相符。除元件本身附有供填寫的標志牌外,標志牌不能固定在元件本體上。
10、標號應完整、清晰、牢固,粘貼位置應明確、醒目。
11、安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方,如下方無位置時可貼于左方,但粘貼位置盡可能一致。
12、對于有操作手柄的元件應將其調整到位,不得有卡阻現象,將母線、元件上預留給顧客接線用得螺栓擰緊。
13、安裝因振動易損壞的元件時,應在元件和安裝板之間加裝橡膠墊減震。
14、柜內任意兩個金屬部件通過螺釘連接時,如有絕緣層,均應采用相應規格的接地墊圈,并注意將墊圈齒面接觸零部件表面,或者破壞絕緣層。門上的接地處要加“抓墊”,防止因?yàn)橛推岬膯?wèn)題而接觸不好,而且連接線盡量短。
以上就是濟南抽屜柜元器件的相關安裝技巧,大家在進行安裝時要注意以上內容,不要安錯,以免影響使用。如果大家并不熟練,可以根據說明書進行安裝。
