大家應該也清楚，濟南變頻柜和PLC控制柜一樣，在生產和投入使用之前都是要進行細致的設計的，這類電氣設備的內部構造是十分復雜的，所以行之有效的設計就顯得十分重要，那對于變頻柜，怎樣設計好呢?下面大高手--禾邦帶您設計變頻柜。

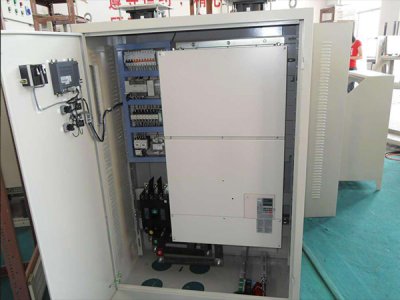

　　在設計濟南變頻柜前，一定要了解系統配制，工作方式，環境，控制方式，客戶具體要求具體系統分新設計系統還是舊設備改造系統。

　　對舊設備改造，電氣工程師應該確切知道如下技術參數及要求：

　　1. 電機具體參數：a.出廠日期b. 廠商(國產，進口)c.電機的額定電壓d.額定電流e.相數。

　　2. 電機的負載特性類型.

　　3. 工作制式。

　　4. 電機起動方式。

　　5. 工作環境。如現場的溫度、防護等級、電磁輻射等級、防爆等級、配電具體參數。

　　6. 變頻柜安裝位置到電機位置實際距離。(變頻柜到電機距離是非常重要的參數)

　　7. 變頻柜拖動電機的數量及方式。

　　8. 變頻柜與舊的電氣系統的切換關系。一般為Δ-Y啟動與變頻工作互為備用切換保護。

　　9.變頻柜的外圍傳感變送器的選用參數及采樣地點。

　　10.變頻控制柜的控制方式，如手動/自動，本地/遠程，控制信號的量程,是否通訊組網。

　　11.強電回路與弱電回路的隔離。采集及控制信號的隔離。

　　12.工作場合的供電質量，如防雷，浪涌，電磁輻射。

　　PLC控制柜廠家認為，對新變頻系統，電氣工程師應該與機械工程師對傳動機械負載特性，深入了解，才能確電機類型，容量。根據電機機械負載特性，容量，選用濟南變頻器的類型、容量。

　　目前，機械負載與電機轉矩特性有許多種類，常用有三種：

　　1. 恒轉矩負載。如傳送帶， 升降機等

　　用公式表式為 P=T*N/975 P-電機的功率 T-電機轉矩 N-電機轉速

　　對恒轉矩，系統設計應注意：

　　(1) 電機應選變頻器專用電機

　　(2) 變頻柜應加裝專用冷卻風扇

　　(3) 增大電機容量，降低負載特性

　　(4) 增大變頻器的容量

　　(5) 變頻器的容量與電機的容量關系應根據品牌，一般為1.1~1.5電機的容量。

　　2. 平方轉矩負載。如風機，水泵類

　　用公式表式為 T=K1*N2 ，P=K2*N3 P-電機的功率 T-電機轉矩 N-電機轉速

　　一般，風機，水泵，采用變頻節能，理論與實際證明節能為40~50%左右，此類應用占變頻器應用30~40%左右。

　　對平方轉矩負載，系統設計應注意：

　　(1) 電機通常選異步交流電機。

　　(2) 根據環境需要，選電機防護等級和方式。

　　(3) 大于7.5KW變頻柜,應加裝通風散熱設施

　　(4) 電機與變頻器容量關系。

　　關系系數 國外變頻器容量 國產變頻器容量

　　國外變頻器容量相當國外電機容量 1.3-1.5電機容量國產電機容量 1.5-2電機容量

　　3. 恒功率負載。如卷?yè)P(yáng)機，機床主軸。

　　公式：P=T*N/975=CONT。

　　一般達到特定速度段時，按恒轉矩，超過特定速度時，按恒功率運轉。

　　恒功率機械特性較復雜。

　　禾邦為大家詳細的介紹了濟南變頻柜的設計流程，大家應該也已經有所了解了，大家也可以發現，變頻柜的設計是很復雜的一項工作，要保證柜內各部分的合理配合，才能充分的發揮變頻柜的作用，保證其質量和效果。
