PLC控制柜因為應用范圍的廣被廣泛應用，但也因為其功能復雜性，導致使用者十分頭疼，為了更好的發揮它的作用，下面控制柜廠家就為大家簡單介紹下，它的一般特性是怎樣的，以免操作人員因使用不當造成設備的損壞。

1、柜型的選擇

適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因為PLC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果一定要選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。

2、柜體通風系統設計

柜體通風方案，采用前門下進風上出風的形式，后門不加進出風孔。進、出風口分別裝1個通風過濾器來防塵，外形尺寸320mm×320mm，進出風面積約008平。由于PLC柜內的元件發出的熱量較少，采用自然對流的方式即可，如果要提高風速，PLC控制柜廠家可在門板上半部的出口過濾器上，加裝1個軸流風機，向外排風，柜體的頂蓋沒有通風孔，裝無孔頂蓋。

3、行線槽規格的選擇

行線槽的規格有很多，常用的行線槽寬度為25mm、40mm、60mm、80mm、100mm，高度為40mm、60mm、80mm、100mm。選擇行線槽的原則通常是根據經過此線槽的線的體積之和(含絕緣層)為線槽容量的百分之八十左右，來選擇線槽的規格，余下的空間便于線的散熱。計算時可以用截面的關系，即線的截面之和(含絕緣層)為線槽截面的百分之八十左右。

4、元器件布置的原則

PLC控制柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

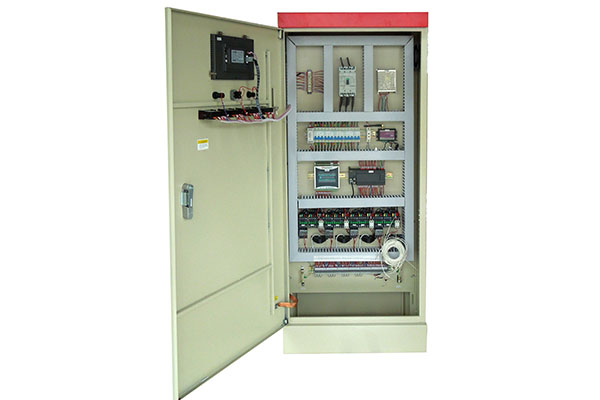

5、柜內布置及結構設計

根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都要采用大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。

在運用PLC控制柜的時候，如果操作人員想要熟練運用設備，就要了解更多關于設備的知識內容，比如說其特性，或者使用方法等，只有這樣，在工作中不至于會手足無措。
