污水自控處理的合理設計是很重要的，下面禾邦自動化就污水自控處理中間控制層的設計為大家詳細介紹一下。

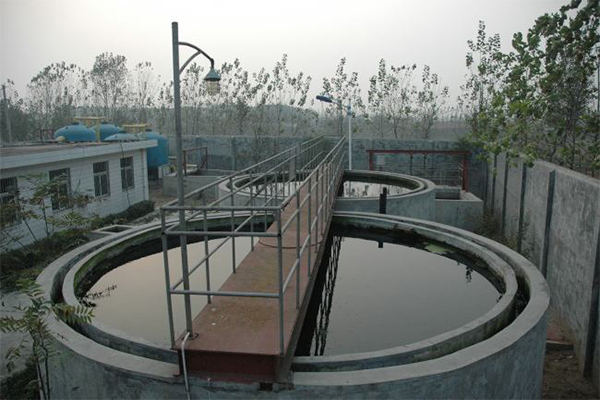

污水自控處理的中間控制層主要選用光纖工業以太網或相對成熟的工業總線網絡，將工作監控站、各控制站進行鏈接，采用西門子PLC控制的混合結構通信方式，實現對各控制站設備的數據采集和監測分析。以某污水處理廠為例，其共有三個現場控制站點，其中：1#現場控制站點在細格柵間配電室內，包括電動進水閥、變頻控制泵、空壓機、電動排泥調節閥和沙水分離器等；2#現場控制站點的PLC控制箱在污水廠變電所，包括厭氧池潛水?dāng)嚢杵?、表面曝氣機、回流泵、排泥泵和刮泥機等；3#現場控制站的PLC控制箱則在污泥回流泵房，包括帶式壓濾機等設備。

在污水自控處理的中間控制層的站點中，通常選取西門子S7-300控制器作為系統控制器，并通過工業以太網進行控制站點的信息傳送，在上位機設定變頻器的速度給定值，獲取變頻器的反饋速度，控制所有泵的開啟、停止操作，并直觀可視地呈現出運行狀態信息，如泵的運行狀態、變頻器故障、流量和液位等信息。
