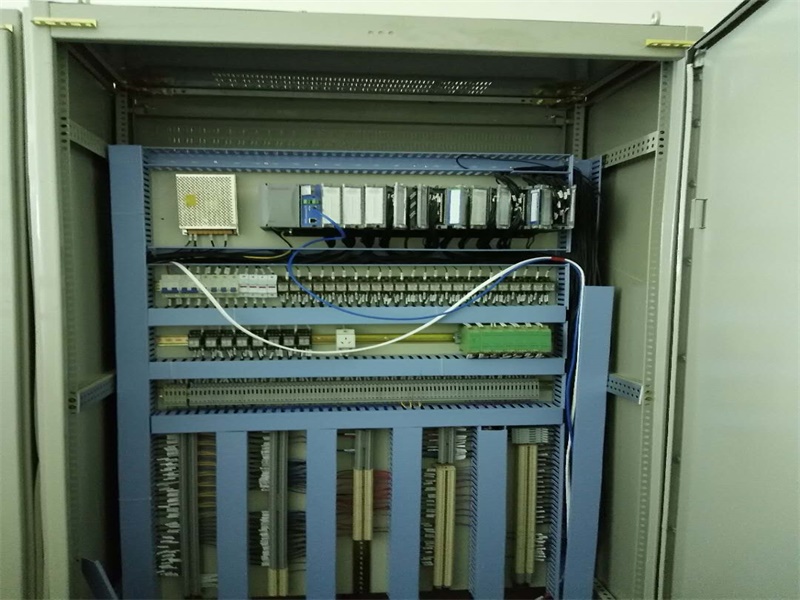

在工業生產中，plc控制柜廣泛應用在恒壓供水、空壓機、風機水泵、空調、港口機械、機床、鍋爐、造紙機械、食品機械等等中，給我們提供了很多的便利，接下來我們就來了解一下plc控制柜的組成部分吧。

1.空開

一個總的空氣開關，這是整個PLC控制柜柜體的電源控制，是每個柜子都須要有的東西。

2.PLC

這個要根據工程需要選擇。如果工程小，可以直接用一個一體的PLC；如果工程比較大，可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

3.24VDC的電源

一個24VDC的開關電源，大多數的PLC控制柜都是自帶24VDC的電源，需要根據實際情況來定是否要這個開關電源。

4.繼電器

一般PLC是可以直接將指令發到控制回路里的，但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。

5.接線端子

這個肯定是每個PLC控制柜都必不可少的東西，根據信號數量可以配置。如果只是一個單純的PLC控制柜，基本就是需要這些玩意，如果你的控制柜內還需要有其他的設備，就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。

PLC控制柜由空開、PLC、24VDC的電源、繼電器和接線端子這五部分組成，我們在使用的時候要注意這五部分的協調使用，避免其中一部分出現情況導致plc控制柜不能進行正常的工作。
