PLC控制柜廠家會按照用戶提供的參數進行生產制造，以讓使用者合適的進行運用。那么，基本的尺寸標準是怎樣的呢?下面跟著禾邦一起來看看吧。

一個或多個低壓開關設備和相關控制、測量、信號、保護、調節設備的組合，由制造商連接，以完成所有內部電氣和機械連接，并與結構部件組裝在一起。

1.PLC控制柜的側門、前門、后門為2.0mm厚冷軋鋼板，兩側為1.5mm厚冷軋鋼板。

2.打開控制柜的前后門，設計前門的玻璃窗(玻璃窗的設計是為了觀察PLC和柜內主要設備的工作狀態，保證門體的整體外觀，以及幾個控制柜的門ROL柜應保持不變)，后門為雙開門。

3.柜底距柜底100毫米，蓋板分為前后兩部分。每塊蓋板在兩側的線槽附近設有200mm*100mm的出風口。蓋板應為2.0 mm厚的鋼板，加筋條。

4.控制柜內設備部件的安裝為前后布置，即雙面垂直梁結構。前后立梁間隙為100 mm，前立梁面至前門間隙為300 mm，后立梁至后門間隙為400 mm。

5.排風機安裝在控制柜頂部中間，熒光燈管安裝在柜前、柜后，熒光燈管安裝在儀表柜后部。

6.柜體側板附近柜體兩側的垂直橫移槽應靠近側板，以保證柜體內的凈空間。

7. PLC控制柜內的S7-300/400基板安裝在絕緣膠木板上，基板與柜絕緣。

8.PLC柜的部件及其它部件應符合安裝圖的要求。

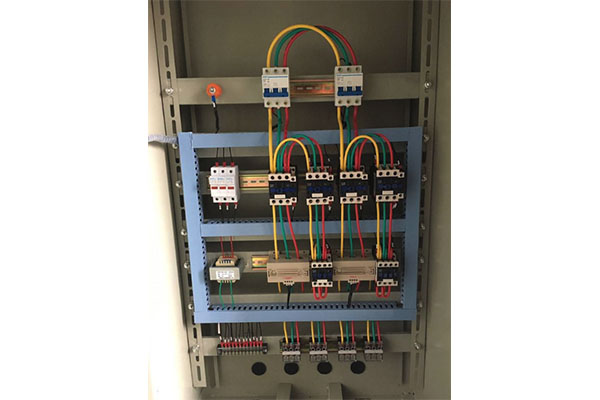

9.柜內接線參照本文設計。柜內短接線端子應短接。柜內接線(多股銅芯軟線)的規格應嚴格按照接線規范執行。

10.根據控制面板及PLC控制柜內電氣部件的安裝尺寸，設計電氣控制柜內安裝支架，同時標出安裝孔或者是焊接螺栓尺寸，或注明采用配作方式。

11.從方便安裝、調整及維修要求，設計其開門方式。

12.為利于控制柜里面電器的良好通風散熱情況，在箱體的合適位置要設計通風孔或通風槽。

13.為便于搬動，需要設計出起吊勾、抽屜柜、變頻柜、起吊孔以及扶手架和箱體底部帶活動輪。

14.根據面板及箱內各電氣部件的尺寸確定總體尺寸及結構方式。

消費者要為廠家提供準確的自己所需的PLC控制柜的參數數據，以免廠家呈現的成品不能滿足自身工作需要，影響使用的同時還帶來很多不必要的麻煩。
