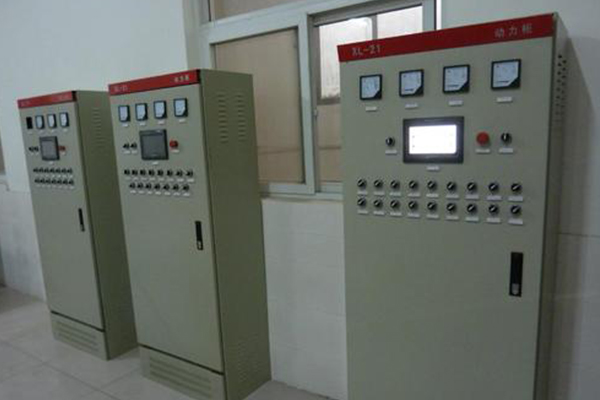

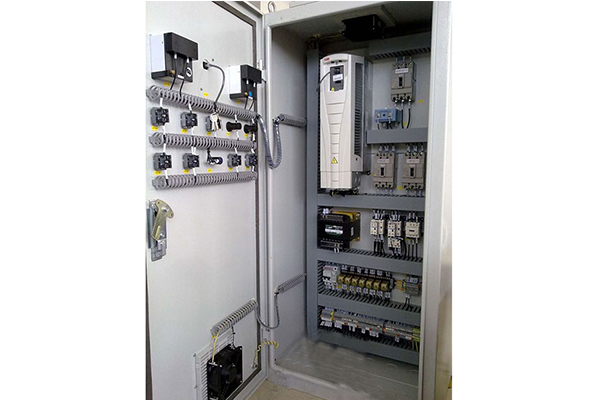

在換熱站PLC控制柜中，比較重要的零部件就是元器件，它的安裝，一般會從上到下，從左向右，從而方便檢查人員后期的檢測和調整。那么，它的布局具體有哪些講究呢?下面禾邦就為您介紹下。

經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件(如直流電源)安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

1、穩壓電源布置

穩壓電源不需要經常維護，且是發熱器件，布置在換熱站PLC控制柜內zui上部，便于散熱。接線少，線槽選用40mm寬即可，線槽深度要整柜考慮，與走線量zui大的線槽統一(線槽深度選擇下同)。穩壓電源邊緣與線槽之間的凈距是30mm左右。

2、PLC及各單元布置

與CPU單元相鄰的單元，可以是特殊單元和輸入單元等干擾產生少的單元。外部電路的電磁接觸器及繼電器類，其線圈及接點即干擾發生源，因此應與PLC分開配置。

此外模塊是PLC系統的主要部件，需經常進行調試維護，應安裝在方便操作的位置。安裝模塊時自左向右排布，便于擴展。信號線較多，通常選用80mm寬的線槽，機架上端與線槽的凈距在30mm左右，機架下端與線槽的凈距在80mm左右。

3、斷路器的布置

安裝高度以方便操作為宜，周圍不要有妨礙操作的器件。通常選用60mm寬的線槽，斷路器的上下邊緣與線槽的凈距在40mm左右。安裝時自左側開始排布，便于擴展。

4、繼電器、端子排的布置

繼電器和端子排一般布置在柜前下部或柜后，端子排優先采用縱向排列，內部線和外部線的線槽要盡量分開。考慮到接線習慣(左手持線，右手拿工具)，一般端子左側的線槽留給客戶，便于外部線接入，右側的線槽用于內部線管理。如果換熱站PLC控制柜空間緊張，也可以兩列端子共用一個內部槽或共用一個外部槽，盡量不要內外部共用一個線槽(有串線情況除外)，否則不便管理。線槽的寬度根據繼電器和端子的數量合理選擇，對于外部線，由于現場的進線一般含有備用芯、屏蔽層等，線徑較粗，外部走線槽要選的盡量大。

5、交換機和光纖盒的布置

交換機和光纖盒一般布置在柜體下部，預留的走線空間，應充分考慮網線和光纖的打彎半徑，盡量大些，方便現場網線和光纖的接入。

6、柜內照明

柜內頂部裝照明燈，由門控開關控制。單面布置的裝1套，前后雙面布置的裝2套。開門時燈亮，關門時燈滅。

4.7接地系統

(1)在PLC系統內，所有裝有PLC設備的控制柜，均應設置PE保護接地母排和TE防干擾接地母排。PE保護接地母排用于連接機架、電源等設備的PE接地點，與柜體直接連接。TE防干擾接地母排與柜體絕緣安裝，用于外部信號電纜的屏蔽接地。

(2)柜體接地

安裝元器件的安裝板等結構件與柜體框架要可靠固定，所用連接件要墊上彈墊，從安裝板底部用黃綠導線引至PE排上。柜體旋轉部件的接地，應使用銅編織帶連接到柜體框架上。

(3)機架的接地

機架上有專門用于連接PE的接地螺栓，將機架連接到PE母排上。連接PE母排導線的zui小截面為2mm2。

建議用戶可以參考上述內容展開對換熱站PLC控制柜的安裝布線，它并不是那么容易的一件事，需要考慮到很多的細節，并注意布置的方法，否則設備會出現很多的問題，給用戶后期的工作開展帶來不便。如果您想要了解更多資訊，歡迎繼續關注我們的網站。
