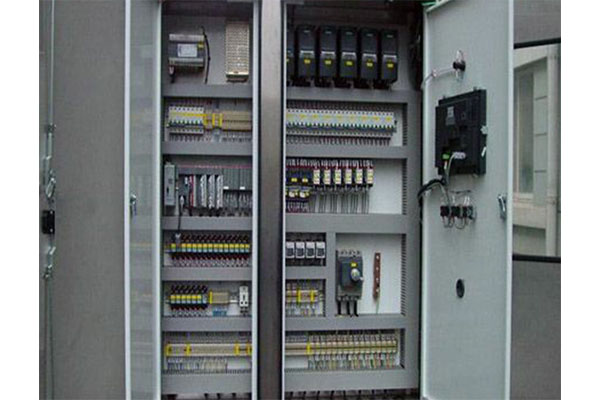

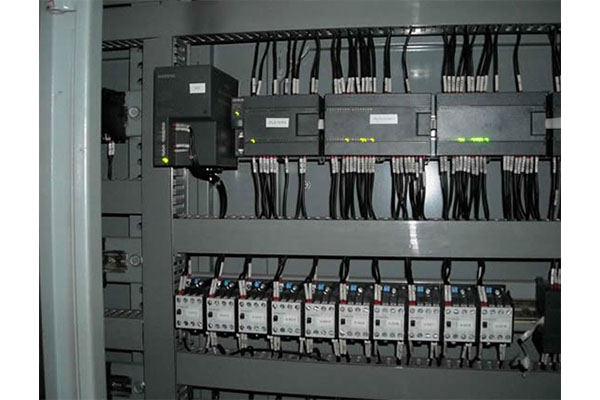

你知道PLC控制柜的基本構造都有哪些嗎?其內部結構十分復雜，如果不是很清楚的話，不利于工作的開展。下面禾邦作為生產廠家就詳細為您介紹下基本的結構及特性，以便大家能順利的對設備進行使用。

一、電源

可編程控制器的電源在整個系統中起著重要的作用。如果沒有良好和可靠的供電系統不能正常工作，則PLC控制柜廠家對電力設計和制造也很嚴重。一般交流電壓波動在+百分之10(+百分之15)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。

二、CPU

CPU是可編程邏輯控制器的控制部。它根據控制器系統的程序分配給程序員的功能接收和存儲從程序員輸入的用戶程序和數據;檢查電源、內存、I/O和警告計時器的狀態，并能診斷用戶程序的語法錯誤。

控制器投入運行時，首先通過掃描接收現場各輸入設備的狀態和數據，然后將其存儲到i/o映射區，然后從用戶程序存儲器逐行讀取用戶程序，然后通過命令解釋將其發送到i/o映射區或數據寄存器。在所有用戶程序完成之后，i/o映射區域輸出寄存器中的輸出狀態或數據被傳輸?shù)较鄳?yīng)的輸出設備，如輪回，直到停止操作。

為了進一步提高控制器的可靠性，近年來，兩個CPU被用來制造冗余系統或三個CPU投票系統。這樣，即使某個CPU泛起故障，整個系統仍能正常運行。

三、存儲器

存放系統軟件的存儲器稱為系統程序存儲器。

存放應用軟件的存儲器稱為用戶程序存儲器。

四、輸入輸出接口電路

1、現場輸入接口電路是光耦合電路和微機的輸入接口電路，具有可編程邏輯控制器和現場控制接口的輸入通道的功能。

2、現場輸出接口電路由輸出數據寄存器、門電路和斷續的哀求電路集成，控制器通過現場輸出接口電路向現場致動器輸出相應的控制信號。

五、功能模塊

如計數、定位等功能模塊。

六、通訊模塊

工作原理：當控制器投入運行時，其工作過程一般分為三個階段：輸入采樣、用戶程序執行和輸出刷新。完成上述三個階段稱作一個掃描周期。在整個運行期間，可編程邏輯控制器的CPU以一定的掃描速度重復執行上述三個階段。

經過PLC控制柜廠家的介紹，相信你對設備有了足夠的了解，在此提醒操作者，如果不是很了解的話，不要輕易使用設備，以免操作不當造成損壞。此外，平時也要定期對設備進行檢修，進而提高設備的利用率，延長其使用壽命。
