為了方便山東PLC控制柜的運用，要注意對設備內部零部件的配置，從而方便后期的使用。那么，究竟該如何布置才合理呢?下面我們就來詳細了解下具體的內容，大家可以參考后進行運用。

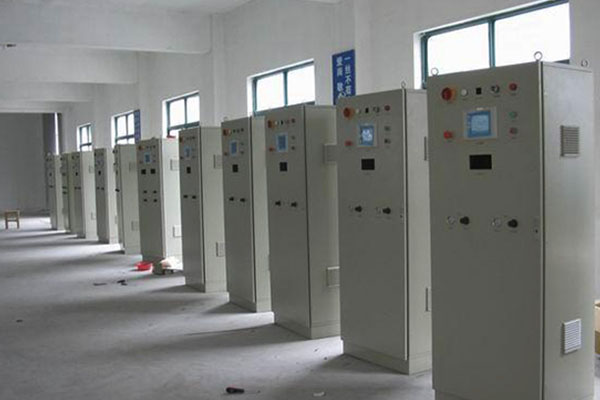

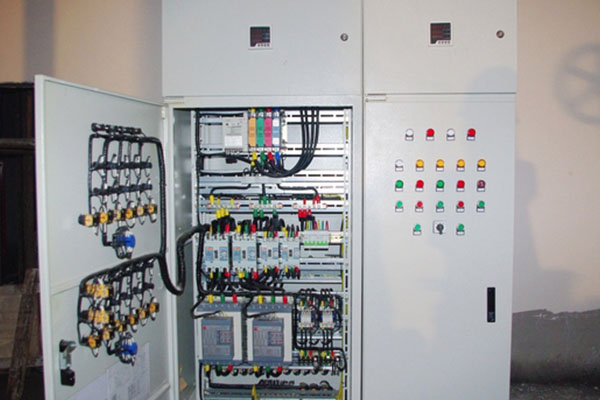

柜內的零部件通常是從上到下，從左到右排列。易于操作和維護，常常操作或維護的部件應安裝在更易于接近的位置，從高度來說，請盡量設置在離地面400mm到1800mm的高度范圍內。部件較多時，考慮將不太操作的部件(例如直流電源)安裝在盤體的高度2000mm左右的位置上，底部部件的安裝位置須距離地面200mm以下，才能在現場進行配線。布置時避免線在線槽內反復繞，注意節約成本。

1、穩壓電源布置

穩壓電源無需經常維護，是發熱部件，配置在柜內的zui上部，容易散熱。配線少，配線槽寬度為40mm即可，配線槽的深度在整個箱體中考慮，須與配線量zui大的配線槽統一。穩壓電源邊緣與線槽之間的凈距是30mm左右。

2、PLC及各單元布置

與cpu單元相鄰的單元，建議是特殊單元和輸入單元，產生較少干擾。外部電路的電磁接觸器和繼電器類以其線圈和觸點為干擾源，因此請與山東PLC控制柜分開配置。(大致在100mm以上)

另外，該模塊是plc系統的主要部分，需要經常調試和維護，應該安裝在方便的操作位置。安裝模塊時自左向右排布，便于擴展。信號線較多，通常選擇80mm寬線槽，框架上端與線槽的凈距約為30mm，框架下端與線槽的凈距約為80mm。

3、斷路器的布置

安裝高度為方便操作適當，不要對山東PLC控制柜有任何干擾。一般采用60mm寬的線槽，斷路器上下緣與線槽的凈距約為40mm。安裝時自左側開始排布，便于擴展。

4、繼電器、端子排的布置

繼電器和終端行通常排列在柜子前后的下部，終端行傾向于垂直，端子臺優先縱向配置，內部線和外部線的配線槽盡可能遠離。考慮到接線習慣(左手持線、右手持工具)，一般終端左槽會留給客戶，方便進入外線連接，右邊槽為內線管理。如果空間緊張，請確保兩列端子共享一個內部插槽或共享一個外部插槽，以便內部外部盡可能不共享一個插槽(除非存在混線)。線槽的寬度根據繼電器的數量和端子的合理選擇，對于外線來說，由于外線場一般包含備用芯，屏蔽層，線的直徑相對較厚，外線槽的選擇要盡可能大。

5、交換機和光纖盒的布置

交換機和光纖盒通常位于機柜的底部，并且保留的布線空間，應當盡可能大以充分考慮網絡電纜和光纖的彎曲半徑，以便于在現場訪問網纜和光纖。

6、柜內照明

柜內頂部裝照明燈，由門控開關控制。單面布置的裝1套，前后雙面布置的裝2套。開門時燈亮，關門時燈滅。

7、接地系統

在PLC系統中，所有配備山東PLC控制柜的控制柜都應配備PE保護接地總線和TE防干擾接地總線。PE保護地面總線用于連接機架、電源等設備的PE連接位置。TE抗干擾接地總線和柜體絕緣安裝，用于外部信號電纜屏蔽接地。
