自從工業化進程開啟后，PLC控制柜就在工業生產中發揮了很重要的作用，在化學、冶金、醫藥等領域內得到了廣泛的應用，一些需要進行自動化控制的生產流程中都需要使用PLC控制柜。我們?cè)谑褂肞LC控制柜的時候，有一些需要進行注意的事情，如果我們不能進行正確的使用的話，那么就有可能在使用的時候產生各種問題。

一、抗干擾處理

一般情況下工業現場環境都比較惡劣，存在著許多高低頻干擾。這些干擾一般是通過與現場設備相連的電纜引入PLC的。除了接地措施外，在電纜的設計選擇和敷設施工中，應注意采取一些抗干擾措施：模擬量信號屬于小信號，極易受到外界干擾的影響，應選用雙層屏蔽電纜；高速脈沖信號（如脈沖傳感器、計數碼盤等）應選用屏蔽電纜，既防止外來的干擾，也防止高速脈沖信號對低電平信號的干擾；PLC之間的通信電纜頻率較高，一般應選用廠家提供的電纜，在要求不高的情況下，可以選用帶屏蔽的雙絞線電纜；模擬信號線、直流信號線不能與交流信號線在同一線槽內走線；PLC控制柜內引入引出的屏蔽電纜必須接地，應不經過接線端子直接與設備相連；交流信號、直流信號和模擬信號不能共用一根電纜，動力電纜應與信號電纜分開敷設；在現場維護時，解決干擾的方法有：對受干擾的線路采用屏蔽線纜，重新敷設；在程序中加入抗干擾濾波代碼。

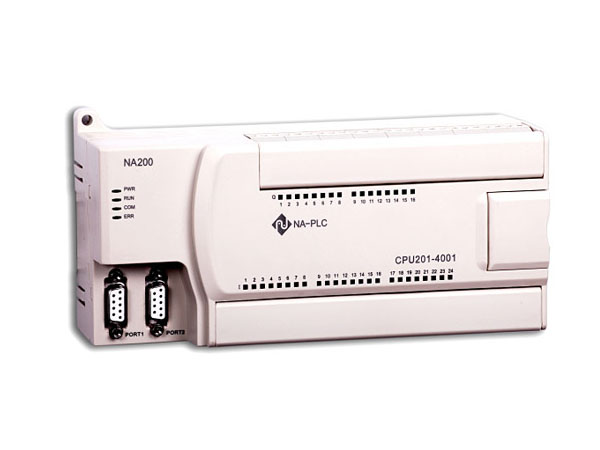

二、標記輸入輸出，方便檢修

PLC控制著一個復雜系統，所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊有數十只腳的集成電路。任何一個人如果不看原理圖來檢修故障設備，會束手無策，查找PLC故障速度會特別慢。鑒于這種情況，我們根據電氣原理圖繪制一張表格，貼在設備的控制臺或PLC控制柜上，標明每個PLC輸入輸出端子編號與之相對應的電器符號，中文名稱，即類似集成電路各管腳的功能說明。有了這張輸入輸出表格，對于了解操作過程或熟悉本設備梯形圖的電工就可以展開檢修了。

三、通過程序邏輯推斷故障

現在工業上經常使用的PLC種類繁多，對于低端的PLC而言，梯形圖指令大同小異，對于中高端機，如S7-300，許多程序是用語言表編的。實用的梯形圖必須有中文符號注解，否則閱讀很困難，看梯形圖前如能大概了解設備工藝或操作過程，看起來比較容易。若進行電氣故障分析，一般是應用反查法或稱反推法，即根據輸入輸出對應表，從故障點找到對應PLC的輸出繼電器，開始反查滿足其動作的邏輯關系。經驗表明，查到一處問題，故障基本可以排除，因?yàn)樵O(shè)備同時發生兩起及兩起以上的故障點是不多的。

四、充分合理利用軟、硬件資源

1.不參與控制循環或在循環前已經投入的指令可不接入PLC控制柜；多重指令控制一個任務時，可先在PLC外部將它們并聯后再接入一個輸入點；

2.盡量利用PLC內部功能軟元件，充分調用中間狀態，使程序具有完整連貫性，易于開發。同時也減少硬件投入，降低了成本；

3.條件允許的情況下好獨立每一路輸出，便于控制和檢查，也保護其它輸出回路；當一個輸出點出現故障時只會導致相應輸出回路失控；

4.輸出若為正/反向控制的負載，不僅要從PLC內部程序上聯鎖，并且要在PLC外部采取措施，防止負載在兩方向動作；

5.PLC緊急停止應使用外部開關切斷，以確保安全。

五、PLC控制柜其他注意事項

1.不要將交流電源線接到輸入端子上， 以免燒壞PLC；接地端子應獨立接地，不與其它設備接地端串聯，接地線截面積不小于2mm2；

2.輔助電源功率較小，只能帶動小功率的設備（光電傳感器等）；

3.一些PLC有一定數量的占有點數（即空地址接線端子），不要將線接上；

4.當PLC輸出電路中沒有保護時，應在外部電路中串聯使用熔斷器等保護裝置，防止負載短路造成損壞。

我們?cè)谑褂?a href="http://qiaoxianhua.cn/PLCkzg/" target="_self">PLC控制柜的時候，需要注意抗干擾的處理，還需要進行輸入輸出的標記，這樣子可以方便我們的檢修，并且需要通過程序的邏輯來推斷故障，充分合理的利用軟件和硬件資源。
